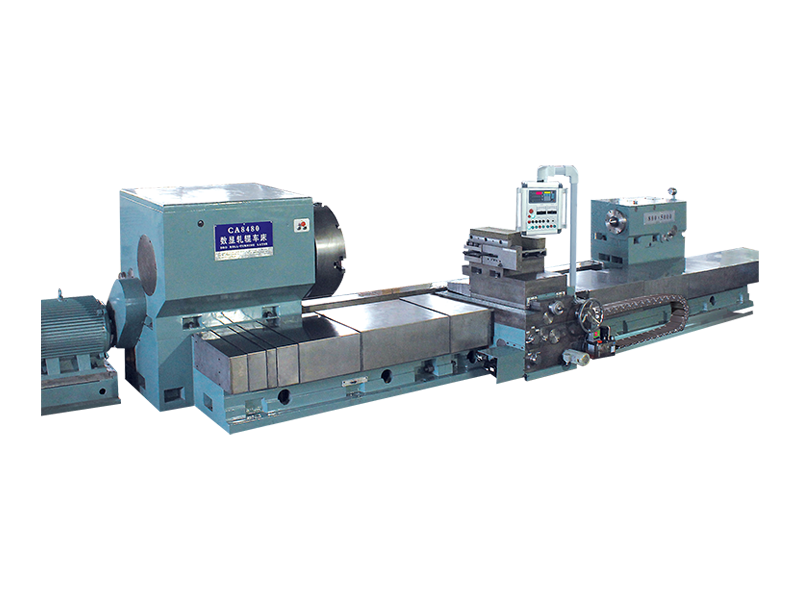

CA8480 Flexibele, hoogwaardige roldraaibank met digitaal display

De CA8480 digitale display-rollendraaibank is voornamelijk ontworpen voor de semi-nabewerking en nabewerking van rollen van gietijzer, staal en non-ferrometaal. Met het gebruik van snelstaal, carbide of andere materialen voor snijgereedschappen is het in staat draai- en reparatiewerkzaamheden uit te voeren op de buitendiameter van de rollen, de eindvlakken, evenals verschillende complexe gatprofielen en gebogen oppervlakken. Bovendien kan het worden gebruikt voor het verwerken van ascomponenten van gietijzer, staal en non-ferrometalen binnen hetzelfde grootte- en gewichtsbereik als de rollen, waardoor zowel semi-nabewerking als afwerkingsmogelijkheden worden geboden voor de buitendiameter, eindvlakken en complexe gebogen oppervlakken.

Het longitudinale geleiderailsysteem van de machine is ontworpen met een geïntegreerde structuur met vier rails. De longitudinale beweging wordt aangedreven door een worm- en tandwielmechanisme, terwijl de transversale beweging van de gereedschapssteun gebruik maakt van zeer stijve rechthoekige geleiderails. De combinatie van de Italiaanse gereedschapssteuntechnologie van het frametype en een vaste gereedschapspaal verbetert de snijstijfheid en stabiliteit van de machine. Dit robuuste ontwerp, met name de zeer stijve gereedschapspaal, is ideaal voor het bewerken van werkstukken boven het spilcentrum. De spindellagers zijn voorzien van zeer nauwkeurige, verstelbare dubbele rij cilindrische rollagers met radiale speling, die zorgen voor spindelstijfheid, soepele rotatie en hoge precisie.

Het structurele ontwerp van de machine benadrukt een hoge stabiliteit en stijfheid, waardoor een uitgebreide bewerkingsnauwkeurigheid wordt gegarandeerd en bijgevolg precisie voor de werkstukken wordt bereikt. De spindelkast (bok) is uitgerust met een AC-frequentiemotor van 45 kW, die gebruik maakt van hydraulisch automatisch schakelen. De longitudinale en transversale bewegingen van de machine maken gebruik van een traploos variabele snelheid, waardoor gebruikers de juiste snelheden en voedingssnelheden kunnen selecteren op basis van het materiaal van de rollen, wat het bedieningsgemak garandeert.

De longitudinale beweging wordt vergemakkelijkt door een digitaal rasterdisplay, waardoor het uitlijnen of markeren van de rollen bij het draaien van de rollen overbodig wordt. Een gecentraliseerd smeersysteem zorgt ervoor dat alle bewegende geleideparen op vaste tijdstippen nauwkeurig en automatisch worden gesmeerd, waardoor dynamische responseigenschappen en langdurige smeerprestaties worden gegarandeerd. Zowel de longitudinale als de transversale bewegingen worden volledig beschermd door roestvrijstalen behuizingen, waardoor de bewegingsnauwkeurigheid op lange termijn behouden blijft.

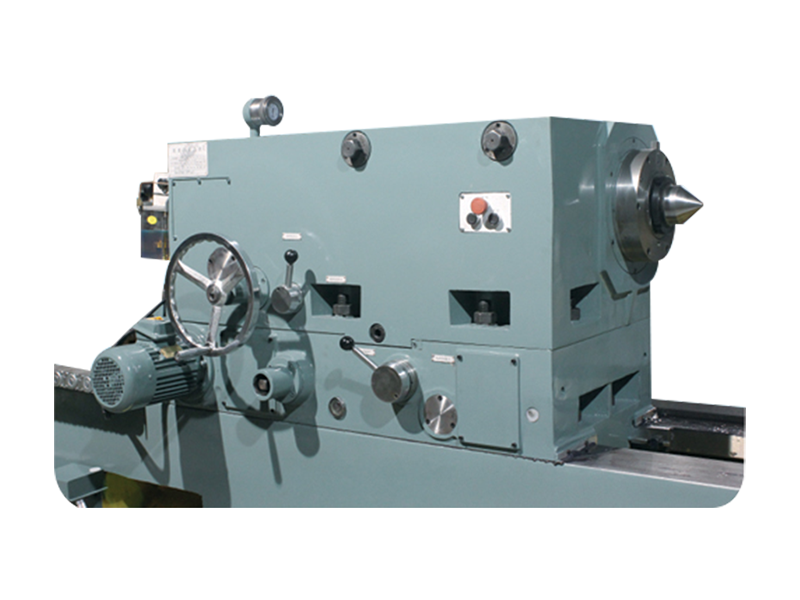

De machine bestaat uit het bed, de spindelkast, de losse kop, de gereedschapssteun, het hydraulisch systeem, de elektrische PLC-schakelkast en het draadrek (tankketting), wat een zeer stabiele en efficiënte oplossing biedt voor het bewerken van rollen en assen.
