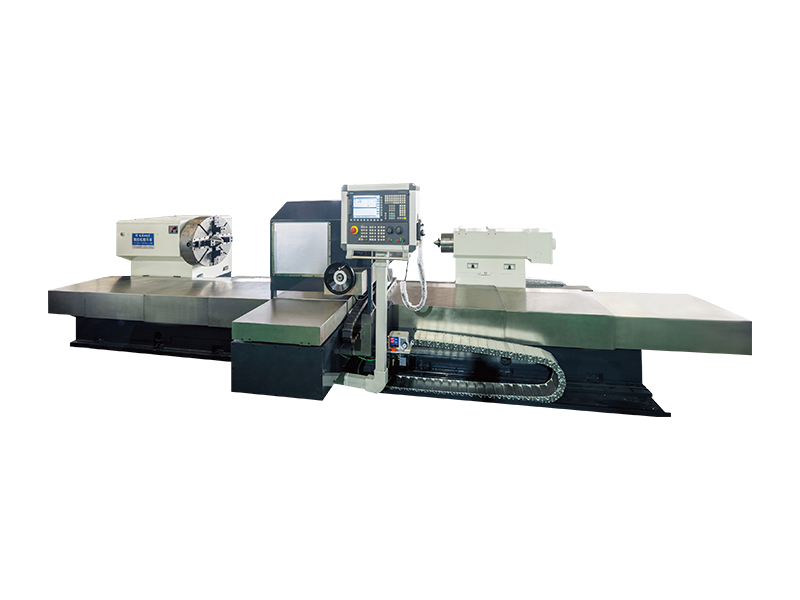

Zware precisie CNC Roll-and-Toss geïntegreerde draaibank

Deze werktuigmachine is een CNC-geïntegreerde draaibank, die voornamelijk wordt gebruikt voor zwaar draaiwerk en oppervlaktepolijsten na hydraulische ondersteuning van de actieve kolom, middelgrote cilinder en lasercladding. Het wordt ook gebruikt voor de semi-afwerking en afwerking van rollen van gietijzer, staal en non-ferrometaal. De machine bestaat uit twee onafhankelijke servotoevoerassen in dwarsrichting. Het polijstapparaat is aan één zijde van de longitudinale sleepplaat geïnstalleerd en interfereert niet met de rest van het verwerkingsgereedschap van de dwarse invoerslede. Het wordt gebruikt voor respectievelijk draaien en polijsten.

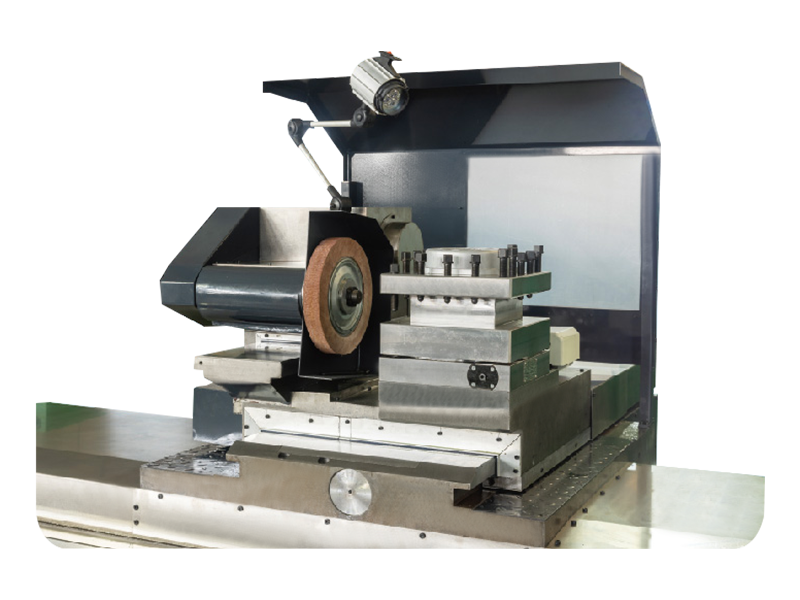

De longitudinale en transversale (draai- en polijst) bewegingen worden aangedreven door uiterst nauwkeurige kogelomloopspindels. De geleiderails voor de longitudinale en transversale voedingsbewegingen van de gereedschapshouder en het polijstapparaat zijn gemaakt van zeer stijve rechthoekige geleiderails, gecombineerd met een krachtige elektrische gereedschapshouder met vier stations en een speciale polijstspindel. Dit ontwerp verbetert de stijfheid en stabiliteit van de werktuigmachine tijdens het snijden en polijsten.

Het lager van de hoofdas maakt gebruik van een dubbelrijig radiaal kortcilindrisch rollager met hoge precisie en instelbare speling, wat zorgt voor een sterke stijfheid, soepele rotatie en hoge precisie. De losse kop bestaat uit een bovenlichaam en een onderlichaam. Het bovenlichaam is uitgerust met een mechanisme voor het verstellen van de spil, de huls en het spilcentrum. Het onderlichaam is voorzien van een snel bewegend mechanisme voor de losse kop, waarbij een motor en een verloopstuk de algehele beweging aandrijven. Aan de achterkant van de losse kop is een hogedrukpompstation geïnstalleerd, dat wordt gebruikt voor het hydraulisch automatisch vergrendelen en losmaken nadat de losse kop in positie is gebracht, met vergrendelingsbeveiliging.

De losse kophuls kan worden verplaatst door motoraandrijving en handmatige fijnafstelling. De losse kop heeft een weergave van de bovenste aanhaalkracht, waardoor het aanhaalmoment van het werkstuk visueel kan worden aangepast aan de vereisten. De hoge stabiliteit en het structurele ontwerp met hoge stijfheid zorgen voor de algehele bewerkingsnauwkeurigheid van de werktuigmachine. Het bewegende geleidepaar is behandeld met slijtvast, zelfklevend plastic en beschikt over een gecentraliseerd smeersysteem dat kwantitatieve, automatische smering op een vast punt implementeert om de dynamische respons van de hele machine te garanderen. De longitudinale en transversale invoerrails zijn volledig beschermd door roestvrij staal, waardoor de bewegingsnauwkeurigheid op de lange termijn behouden blijft.
