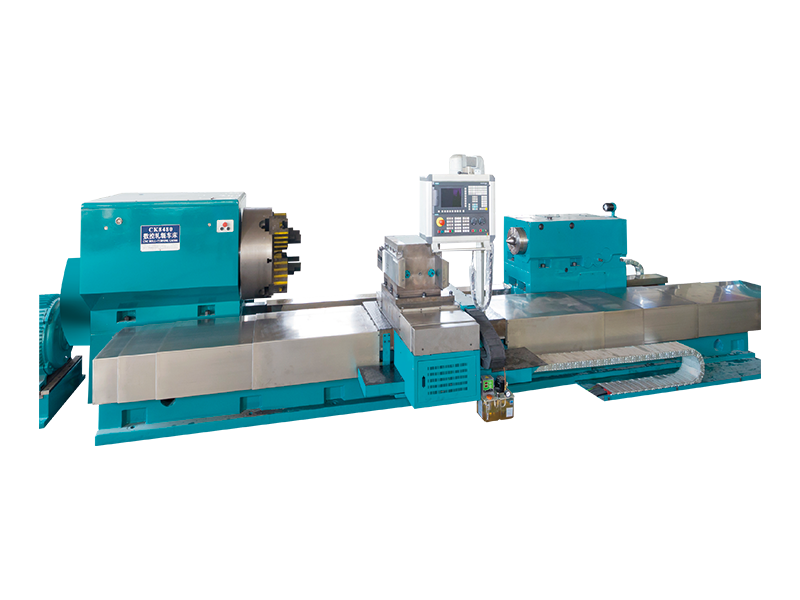

CK8480 CNC-roldraaibank voor het fijndraaien van gietijzeren en stalen onderdelen

Deze werktuigmachine is een CNC-roldraaibank, die voornamelijk wordt gebruikt voor het semi-nabewerken en afwerken van het draaien van rollen van gietijzer, staal en non-ferrometaal. Het is geschikt voor snijgereedschappen gemaakt van snelstaal, carbide of andere materialen om de buitendiameter, het eindvlak en verschillende complexe doorgangsoppervlakken en gebogen oppervlakken van de rollen te draaien en te repareren. Bovendien kan het worden gebruikt voor het bewerken van asonderdelen van gietijzer, staal en non-ferrometalen, met hetzelfde formaat en gewichtsbereik als de rollen. Het kan semi-nabewerking, draaien en afwerken van de buitendiameter, het eindvlak en andere complexe oppervlakken uitvoeren.

De longitudinale geleiderails van de CNC-bewerkingsmachine zijn ontworpen als een complete set van vier geleiderails. De longitudinale en transversale bewegingen worden aangedreven door uiterst nauwkeurige kogelomloopspindels, terwijl de geleiderails voor de voedingsbeweging van de gereedschapshouder rechthoekige geleiderails met hoge stijfheid zijn. Gecombineerd met de zeer stijve gereedschapsreeks op de gereedschapshouder van het frame, verbetert dit ontwerp de algehele stijfheid en stabiliteit van de gereedschapsmachine tijdens het snijden.

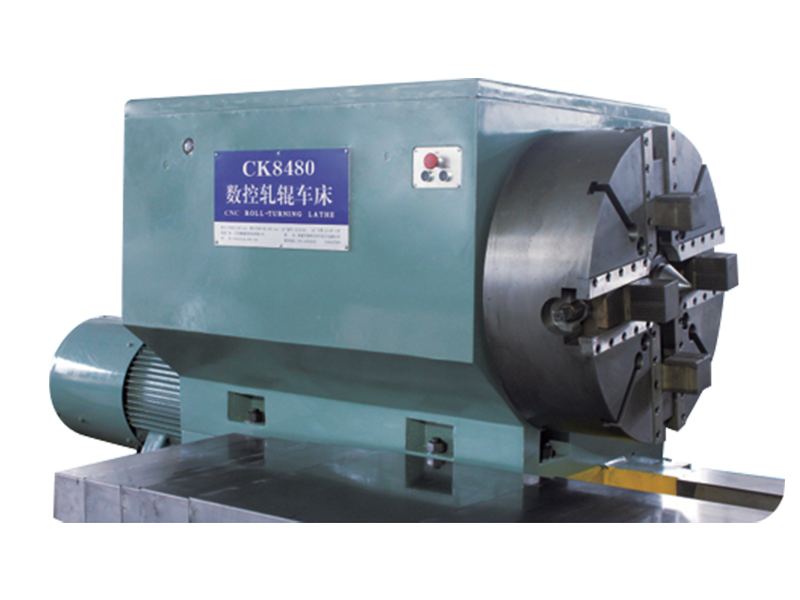

Het hoofdspindellager maakt gebruik van een dubbelrijig radiaal kortcilindrisch rollager met hoge precisie en instelbare radiale speling, wat zorgt voor een sterke stijfheid, soepele rotatie en hoge precisie. Dit structurele ontwerp met hoge stabiliteit en hoge stijfheid garandeert de algehele bewerkingsnauwkeurigheid van de werktuigmachine, waardoor de precisie van de bewerkte onderdelen wordt gewaarborgd.

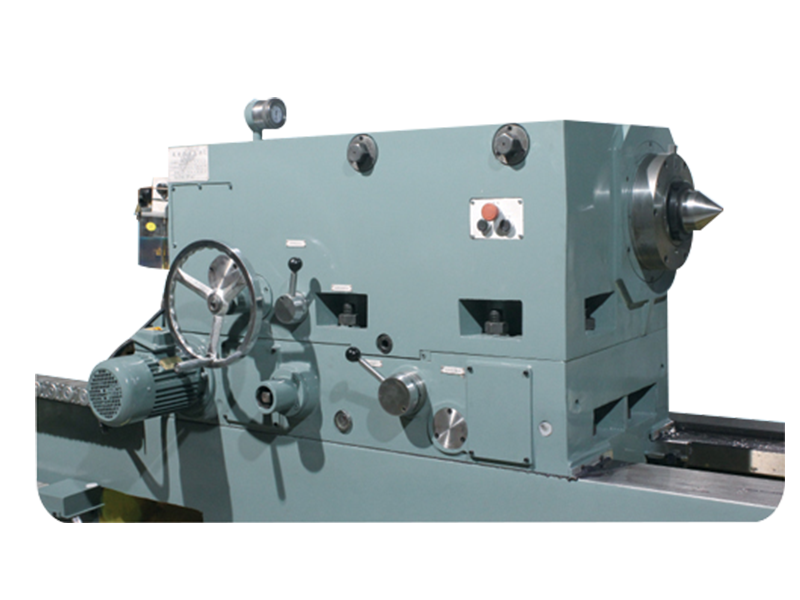

Het bewegende geleiderailpaar van de zwaarbelaste vaste kop en het losse kopframe is behandeld met een slijtvaste coating en uitgerust met een gecentraliseerd smeersysteem dat kwantitatieve, automatische smering op een vast punt levert. Dit zorgt voor optimale dynamische responseigenschappen van het systeem. Bovendien zijn de geleiderails voor de longitudinale en transversale invoerbewegingen volledig beschermd door roestvrij staal, waardoor de bewegingsnauwkeurigheid op de lange termijn behouden blijft.
