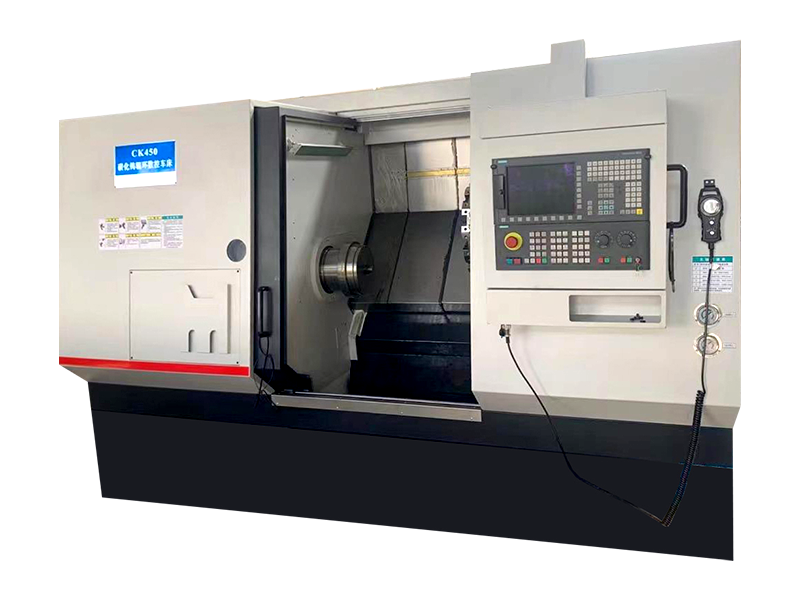

Bekijk meer >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) werd opgericht in 2002. Het is een onderneming die zich al lang bezighoudt met het leveren van werktuigmachineapparatuur voor de metallurgische industrie en staalbedrijven. Het heeft een diepe basis en rijke ervaring in gespecialiseerde werktuigmachineapparatuur en is een leverancier van oplossingen voor staalbedrijven. Het is ook een gekwalificeerde leverancier voor het Shanghai 704 Research Institute van China Shipbuilding Industry Corporation, dat belangrijke wetenschappelijke onderzoeksprojecten uitvoert, zoals koppelsensoren en andere professionele componenten. Het bedrijf is gespecialiseerd in de productie van XK500-serie CNC-rol-sikkelgroefverwerkingswerktuigmachines, CK84-serie CNC-roldraaibanken, CA84-serie digitale display-roldraaibanken, CNC-rolringdraaibanken CK450, CXK9550 CNC draai- en freescomposietwerktuigmachines, CXK9580 CNC-draai- en freescentrum met patroonplaat, CNC diamantslijpschijfreparatiemachine DK060, CNC verticale rolringslijpmachine MK630, CNC rolringslijpmachine MK001-5, CNC-slijpmachine ZKM150, ZWM150 precisie universele slijpmachine en andere gerelateerde ondersteunende producten.
Het bedrijf beschikt over verschillende grote apparaten die worden geleverd door binnenlandse en buitenlandse merkbedrijven, waardoor de kwaliteit van de geproduceerde werktuigmachines en tijdige levering worden gewaarborgd. Door de jaren heen zijn onze producten, met een sterke technische sterkte, volwassen producten en een uitgebreid servicesysteem, verkocht aan grote staalbedrijven in het hele land en op buitenlandse markten. Onze klanten hebben positief gereageerd en we hebben meerdere nationale patenten en onafhankelijke intellectuele eigendomsrechten verkregen. Ons bedrijf is nu een bekende merkonderneming geworden in de binnenlandse staalonderneming en het metallurgische ontwerpinstituut voor rolverwerkingswerktuigmachines.
1.1 Belangrijkste specificatieparameters
| De zwenkdiameter over het gereedschapsbed | mm | 800 |
| De zwenkdiameter over de achterplaat | mm | 620 |
| Maximale bewerkingslengte (afstand tussen twee middelpunten) | mm | 1000 |
| Maximaal gewicht van het werkstuk | kg | 3000 |
| Hoek van werktuigmachinebed | Graad | 45 |
1.2 Spil en aandrijving
| Spindel boring | mm | 120 |
| Diameter voorste steun spindel | mm | 180 |
| Spilsnelheid serie | | Zonder niveau |
| Toerentalbereiken van de spil | omw/min | 2-400 |
| Hoofdmotorvermogen (continu) | kW | 22 |
| Spindel continu koppel | Nm | 2500 |
| Spindeluiteinde standaard | | A211 |
| Automatische hydraulische spanhuls | | Passende rolring |
1.3 Voeraandrijving
| Z-as (longitudinale) Bewegingsafstand achterste plaat | mm | 1000 |
| X-as (horizontaal) Volgplaatbeweging | mm | 410 |
| Snelle bewegingssnelheid Z/X | mm/min | 8000 |
| Invoersnelheidsbereik Z/X | mm/min | 0,001-2000 |
| Aandrijfmotorkoppel Z/X | Nm | 27/27 |
| Maximale voedingskracht Z/X | N | 20000 |
| Minimale instellingseenheid/resolutie | mm | 0.001 |
1.4 Algemene afmetingen en gewichten van werktuigmachines
| Uiterlijk grootte van werktuigmachines (lengte * breedte * hoogte) | mm | 4725×2175×2365 |
| Gewicht | t | Ongeveer 8T |
2. Precisie van werktuigmachines
2.1 Werknauwkeurigheid (standaardmonster)
| Rondheid van de buitenste cirkel van het finishdraaien | mm | 0.005 |
| Oppervlakteruwheid van de buitenste cirkel van afwerkingsdraaien | | Ra0,8 |
| Cilindriiteit van de buitenste cirkel van het finishdraaien | mm | 0,02/300 |
| Loodrechtheid van de buitenste cirkel van het afwerkingseinde | mm | 0,01/100 |
2.2 De belangrijkste geometrische nauwkeurigheid van werktuigmachines
| Periodieke axiale beweging van de spil | mm | 0.005 |
| Radiale slingering van het boorgat van de spil | mm | Dichtbij einde 0,015, verre einde 0,020 |
| Revolver herhaalde positioneringsnauwkeurigheid | mm | 0.005 |
