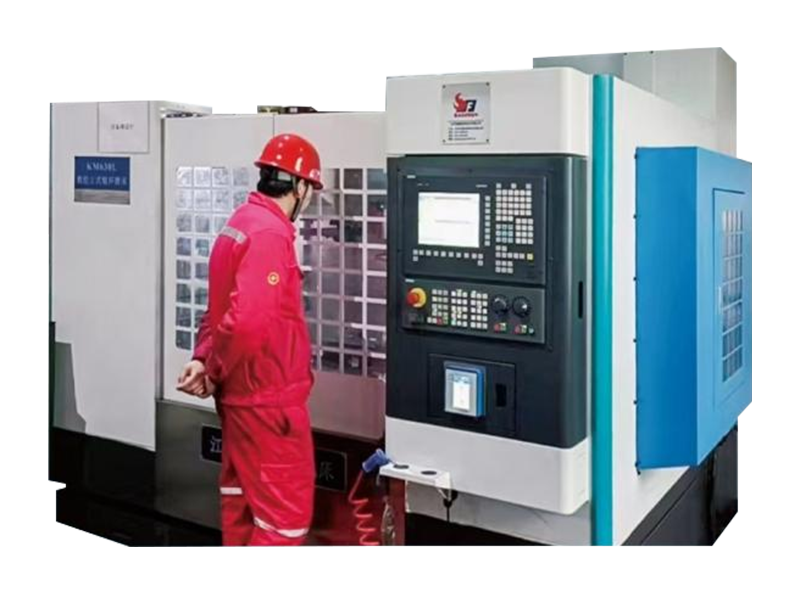

MK630L Verticale CNC-rolring speciale slijpmachine

Rollenringslijpmachine wordt gebruikt voor grof slijpen, semi-fijn slijpen, fijn slijpen en vonkvrij slijpen van de buitenste cirkel en R-pass-groef van de wolfraamcarbide rolring die wordt gebruikt bij hogesnelheidsdraadproductie. De machine heeft een volledig gesloten schaalontwerp, dat het verwerkingsgeluid effectief vermindert, veiliger beschermt, water- en gasdiffusie in het verwerkingsgebied voorkomt en de verwerkingsomgeving verbetert.

KM630L CNC rollenring speciale slijpmachine is een speciale verticale rollenringslijpmachine ontwikkeld door ons bedrijf in combinatie met de marktvraag naar rollenringslijpmachines. De verwerkingsefficiëntie van de slijpmachine bedraagt ​​150% van die van de bestaande slijpmachines op de markt. De algemene lay-out van de werktuigmachine is een verticale hoofdstructuur, met behulp van het SIEMENS 828D drie-assige koppelings-CNC-systeem, een speciale verticale werkstukkop ontworpen, installatie van een horizontale tweeassige mobiele werkbank, de bewegende geleiderail van de werkbank neemt een glijdende geleiderail met hoge stijfheid aan, wordt direct aangedreven door AC-servomotor voorgespannen kogelomloopspindel om te bereiken, het werkstuk neemt verticale installatie aan, verandert de traditionele horizontale rolringslijpmachine werkstukinstallatiemodus, vermindert het werkstukgewicht op de werkstukklemprecisie aanzienlijk. De invloed van graad;

Uitgerust met een zelfcentrerende hydraulische speciale bevestiging om het werkstuk vast te klemmen, in plaats van de traditionele vloeibare bevestiging, zijn de laad- en losonderdelen handiger en betrouwbaarder, de verticale richting van de beweging van de schuifrail van de slijpas en de beweging van het werkstuk van de aandrijving is hetzelfde, wordt direct aangedreven door de AC-servomotor, om de stijfheid van het systeem te verbeteren, is de kogelomloopspindel bestand tegen lichte spanning en worden de twee uiteinden ondersteund op het rollager. De positie van de slijpas-glijrail is uitgerust met een lengteroosterliniaal om een ​​gesloten luscontrole te bereiken. Het spindellager van de slijpschijf maakt gebruik van geïmporteerde precisielagers met hoge stijfheid en de spindel van de slijpschijf wordt aangedreven door een AC-servomotor via de synchrone riem.

KM630L CNC verticale rollenringslijpmachine ontwerp, reserve BT50 gereedschapsbibliotheekinterface, voor de latere automatisering, onbemande verwerking voor gemak, CNC-systeem na secundaire ontwikkeling, met flexibel vrij programmeersysteem, speciaal ontwikkeld voor professionele rollenringfabrikanten geavanceerde software, waardoor slijpprogrammering gebaseerd op mens-machine-interfacedialoog mogelijk wordt. Raadpleeg gewoon de invoerrolringparameters van de mens-machine-interface, die u kunt verwerken.
